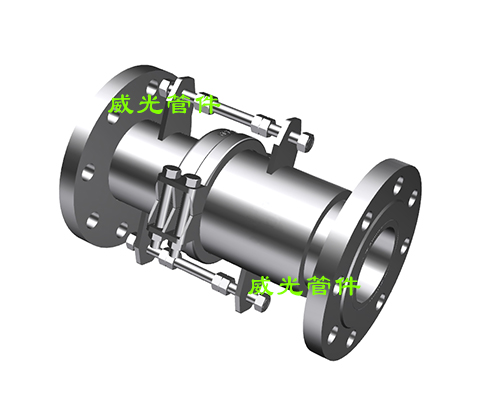

KRS-I型卡箍式柔性伸缩器



说明：该伸缩器能有效吸收管路热胀冷缩带来的应力，减少管道及支护设施的损坏，可耐高压。


公称压力PN（MPa）	公称直径（DN）	钢管外径D	安装长度L	最大伸缩量E	最大转角θ	径向最大外廓尺寸Φ	参考质量（Kg/套）
2.5           4.0	50	57	650	±100	4º	220	27
	65	73				240	34
	80	89				255	42
	100	108				280	52
	125	133				310	67
	150	159				340	79
	175	194				375	97
	200	219				410	110
	225	245				440	125
	250	273				470	137
	300	325				525	166
	350	377	1100			580	198
	400	426				630	251
	450	480				680	294
	500	530				730	358
	600	630				910	546
	700	720				1020	760
	800	820				1120	955
	900	920				1220	1100
	1000	1020				1320	1230
	1200	1220				1600	1590
	1400	1420				1800	1960
	1600	1620				2000	2350
公称压力PN（MPa）	公称直径（DN）	钢管外径D	安装长度L	最大伸缩量E	最大转角θ	径向最大外廓尺寸Φ	参考质量（Kg/套）
1.6       2.5	700	720	1100	±100	4º	1020	671
	800	820				1120	790
	900	920				1220	907
	1000	1020				1320	1036
	1200	1220				1600	1284
	1400	1420				1800	1580
	1600	1620				2000	1960
	1800	1820				2230	2310
	2000	2020				2430	2790
	2200	2220				2630	3320
	2400	2420				2830	3930
1.6	1800	1820	1200	±100		2230	2350
	2000	2020				2430	2690
	2200	2220				2630	3010
	2400	2420				2830	3420
	2600	2620			3º	3100	3860
	2800	2820				3300	4350
	3000	3020				3500	4880
	3200	3220				3700	5440
	3400	3420				3900	5980
	3600	3620				4100	6430
1.0	2600	2620	1200			3090	3050
	2800	2820				3290	3440
	3000	3020				3490	3810
	3200	3220				3690	4250
	3400	3420				3890	4680
	3600	3620				4090	5130
	3800	3820			2.5º	4380	5690
	4000	4020				4580	6270
0.6	4200	4220	1500			4780	6100
	4400	4420				4980	6670
	4600	4620				5180	7240
	4800	4820				5380	7930
	5000	5020				5580	8560
