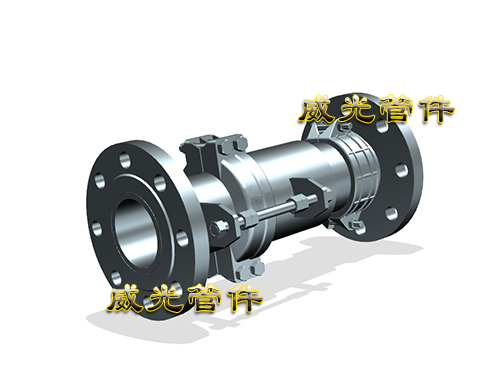

KRS-IA型卡箍式柔性伸缩器

  本产品结构简单，一端与钢管连接焊接，另一端用卡箍接头与钢管相连，更换密封圈时，先将卡箍接头卸开，不需切断管子。
本产品不能承受轴向力。选用时最大伸缩量按0.75Φ计算，最大转角按0.75θ计算转角。



公称压力PN（MPa）	公称直径（DN）	钢管外径D	安装长度L	最大伸缩量E	最大转角θ	径向最大外廓尺寸Φ	参考质量（Kg/套）
4	50	57	900	±100	4º	220	43
	65	73				240	51
	80	89				255	59
	100	108				280	68
	125	133				310	79
	150	159				340	96
	175	194				375	118
	200	219				410	127
	225	245				440	148
	250	273				470	165
	300	325				525	191
	350	377	1640			580	238
	400	426				630	279
	450	480				680	355
	500	530				730	534
	600	630				910	748
	700	720				1020	861
	800	820				1120	973
	900	920				1220	1140
	1000	1020				1320	1325
	1200	1220				1600	1710
	1400	1420				1800	2280
	1600	1620				2000	2940
公称压力PN（MPa）	公称直径（DN）	钢管外径D	安装长度L	最大伸缩量E	最大转角θ	径向最大外廓尺寸Φ	参考质量（Kg/套）
2.5	700	720	1640	±100	4º	1020	818
	800	820				1120	924
	900	920				1220	1080
	1000	1020				1320	1260
	1200	1220				1600	1625
	1400	1420				1800	2166
	1600	1620				2000	2790
	1800	1820				2230	3150
	2000	2020				2430	3565
	2200	2220				2630	3970
	2400	2420				2830	4520
1.6	1800	1820		±100		2230	2990
	2000	2020				2430	3387
	2200	2220				2630	3770
	2400	2420				2830	4290
	2600	2620	1940		3º	3100	7320
	2800	2820				3300	7723
	3000	3020				3500	8244
	3200	3220				3700	8764
	3400	3420				3900	9256
	3600	3620				4100	9650
1	2600	2620				3090	6950
	2800	2820				3290	7340
	3000	3020				3490	7830
	3200	3220				3690	8230
	3400	3420				3890	8790
	3600	3620				4090	9170
	3800	3820	2080		2.5º	4380	15660
	4000	4020				4580	16440
0.6	4200	4220				4780	17200
	4400	4420				4980	18300
	4600	4620				5180	19200
	4800	4820				5380	19850
	5000	5020				5580	20610
