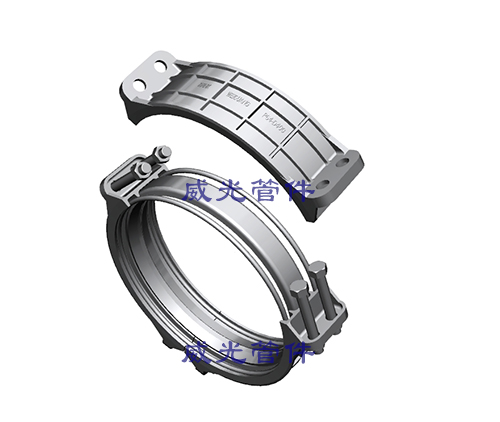

KRHD型大间隙卡箍式柔性管接头





公称压力（Mpa)	公称直径（DN）	钢管外径D	最大伸缩量E	允许最大转角θ	径向最大外廓尺寸Φ	最大轴向尺寸B	参考质量（Kg/套）
2.5   4.0	100	108	20	10.5	200	140	20
	125	133		8.5	240	150	26
	150	159		7	295	155	32
	175	194		5.9	330	155	40
	200	219		5.2	365	160	44
	225	245		4.6	395	160	48
	250	273		4.2	420	165	60
	300	325		3.5	500	165	76
	350	377		3	550	165	88
	400	426		2.6	610	165	102
	450	480		2.3	675	175	118
	500	530		2.1	730	175	130
	600	630		1.8	830	175	164
1.0   1.6   4.0	700	720	20	1.5	920	185	190
	800	820		1.3	1020	185	220
	900	920		1.2	1120	185	262
	1000	1020		1.1	1220	185	306
	1200	1220	30	1.4	1430	245	530
	1400	1420		1.2	1630	245	836
	1600	1620		1	1830	260	1146
	1800	1820		0.9	2100	260	1470
	2000	2020		0.8	2300	270	1798
	2200	2220		0.7	2500	270	2120
	2400	2420		0.7	2700	270	2480
1.0	2600	2620		1.3	2960	440	3460
	2800	2820		1.2	3160	440	3620
	3000	3020		1.1	3360	440	3780
	3200	3220		1	3570	440	3960
	3400	3420		1	3770	440	4120
	3600	3620		0.9	3970	440	4312
	3800	3820	80	1.1	4200	560	7160
	4000	4020		1.1	4400	560	7440
0.6	4200	4220		1	4600	560	7720
	4400	4420		1	4800	560	8100
	4600	4620		0.9	5030	560	8360
	4800	4820		0.9	5230	560	8620
	5000	5020		0.9	5430	560	9140
1、表中未列出的规格，我公司可设计、供货
2、表中参数可供设计选型之用，可能会进行调整，订货时应签定技术协议为准。
4、标记示例：公称压力2.5MPa，公称直径DN200记为：KRHD-PN2.5/DN200管接头。
