CF型单法兰松套传力接头

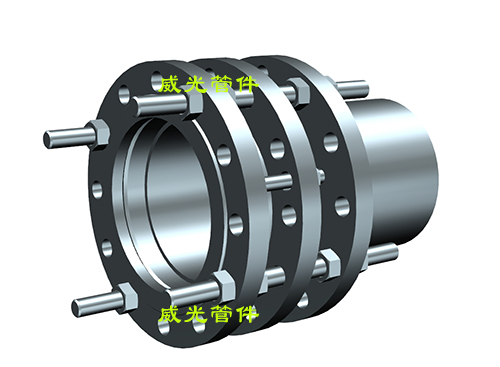

    CF（VSSJAFG）型单法兰松套传力接头直接与管路焊接，其作用与特点同C2F（VSSJAF）。该产品适用于一边与法兰连接一边与管子连接的管路中，安装时调节产品两端与法兰的安装长度，对角座均匀拧紧压盖螺，使其成为一个整体，并有一定的位移量，方便安装维修时，根据现场尺寸进行调整。在工作时可以把轴向推力传递至整个管道。这样不仅提高工作效率，而且对泵设备起到一定保护作用。



PN0.6MPa
公称通径DN	管子外径DW	法兰连接尺寸				总长L	安装尺寸		伸缩量δ
		法兰外径D	螺栓孔中心圆直径	螺栓孔径
				n/个	dο		max	min
65	76	160	130	4	14	450	420	380	40
80	89	190	150		18	460
100	114	210	170
125	140	240	200	8
150	168	265	225
200	219	320	280
250	273	375	335	12
300	325	440	395		22	485	445	395	50
350	377	490	445
400	426	540	495	16
450	480	595	550
500	530	645	600	20
600	630	755	705		26	500	465	415
700	720	860	810	24
800	820	975	920		30	680	630	570	60
900	920	1075	1020
1000	1020	1175	1120	28
1200	1220	1405	1340	32	33	720	650	590
1400	1420	1630	1560	36	36
1600	1620	1830	1760	40		730	660	600
1800	1820	2045	1970	44	39
2000	2020	2265	2180	48	42	780	680	620
2200	2220	2475	2390	52
2400	2420	2685	2600	56
2600	2620	2905	2810	60	48	915	790	710	80
2800	2820	3115	3020	64
3000	3020	3315	3220	68
3200	3220	3525	3430	72
PN1.0MPa
公称通径DN	管子外径DW	法兰连接尺寸				总长L	安装尺寸		伸缩量δ
		法兰外径D	螺栓孔中心圆直径	螺栓孔径
				n/个	dο		max	min
65	76	185	145	4	18	460	420	380	40
80	89	200	160	8
100	114	220	180
125	140	250	210
150	168	85	240		22
200	219	340	295
250	273	395	350	12
300	325	445	400			485	445	395	50
350	377	505	460	16
400	426	565	515		26	495
450	480	615	565	20
500	530	670	620
600	630	780	725		30	510	465	415
700	720	895	840	24
800	820	1015	950		33	690	630	570	60
900	920	1115	1050	28
1000	1020	1230	1160		36
1200	1220	1455	1380	32	39	740	650	590
1400	1420	1675	1590	36	42
1600	1620	1915	1820	40	48	760	660	600
1800	1820	2115	2020	44
2000	2020	2325	2230	48		790	680	620
2200	2220	2550	2440	52	56	800
2400	2420	2760	2650	56
2600	2620	2960	2850	60		940	790	710	80
2800	2820	3180	3070	64
3000	3020	3405	3290	68	60
