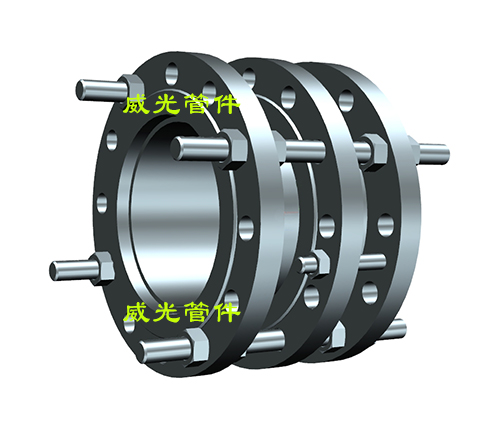

C2F型双法兰松套传力接头

    C2F（VSSJAF）型双法兰松套传力接头是泵、阀门等设备与管道连接的新产品，通过全螺纹螺把他们连接起来，使其成为一个整体，并且一定的位移量。这样就可以在安装维修时，根据现场安装尺寸进行调整；在工作时，可以把轴向推力传递至整个管道。这样不仅提高工作效率，而且对泵设备起到一定保护作用。该产品适用于两边均与法兰连接管路中，安装时调节产品两端与法兰的安装长度，对角座次均匀拧紧压盖螺，使其成为一个整体，并有一定的位移量，方便安装维修时，根据现场尺寸进行调整。

PN0.6MPa
公称通径DN	管子外径DW	法兰连接尺寸				总长L	安装尺寸		伸缩量δ
		法兰外径D	螺栓孔中心圆直径	螺栓孔径
				n/个	dο		max	min
65	76	160	130	4	14	290	220	180	40
80	89	190	150		18	330
100	114	210	170
125	140	240	200	8
150	168	265	225
200	219	320	280
250	273	375	335	12
300	325	440	395		22	370	245	195	50
350	377	490	445
400	426	540	495	16
450	480	595	550
500	530	645	600	20
600	630	755	705		26	400	265	215
700	720	860	810	24
800	820	975	920		30	540	380	320	60
900	920	1075	1020
1000	1020	1405	1120	28
1200	1220	1630	1340	32	33	580	400	340
1400	1420	1830	1560	36	36
1600	1620	2045	1760	40		600	410	350
1800	1820	2265	1970	44	39
2000	2020	2475	2180	48	42	660	430	370
2200	2220	2685	2390	52
2400	2420	2905	2600	56
2600	2620	3115	2810	60	48	750	490	410	80
2800	2820	3315	3020	64
3000	3020	3315	3220	68
3200	3220	3525	3430	72
PN1.0MPa
公称通径DN	管子外径DW	法兰连接尺寸				总长L	安装尺寸		伸缩量δ
		法兰外径D	螺栓孔中心圆直径	螺栓孔径
				n/个	dο		max	min
65	76	185	145	4	18	330	220	180	40
80	89	200	160	8
100	114	220	180
125	140	250	210
150	168	285	240		22	340
200	219	340	295
250	273	395	350	12
300	325	445	400			370	245	195	50
350	377	505	460	16
400	426	565	515		26	380
450	480	615	565	20
500	530	670	620
600	630	780	725		30	420	264	215
700	720	895	840	24
800	820	1015	950		33	560	380	320	60
900	920	1115	1050	28
1000	1020	1230	1160		36
1200	1220	1455	1380	32	39	600	400	340
1400	1420	1675	1590	36	42	630
1600	1620	1915	1820	40	48	670	410	350
1800	1820	2115	2020	44
2000	2020	2325	2230	48		690	430	370
2200	2220	2550	2440	52	56	730
2400	2420	2760	2650	56
2600	2620	2960	2850	60		820	490	410	80
2800	3180	3070	64	3214.2
3000	3020	3405	3290	68	60	840
