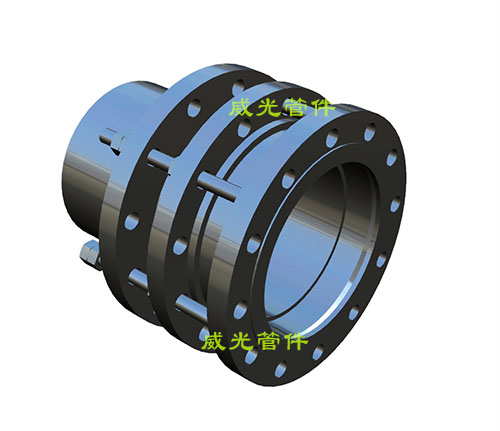

BF型单法兰松套限位伸缩接头

PN0.6MPa
公称通径DN	管子外径DW	法兰连接尺寸					总长L	伸缩量δ
		法兰外径D	螺栓孔中心圆直径	螺栓孔径dο	螺栓bolt
					n/个	Th
65	76	160	130	14	4	M12	340	50
80	89	190	150	18		M16
100	108	210	170
	114
125	133	240	200		8
	140
150	159	265	225	22
	168
200	219	320	280
250	273	375	335		12
300	325	440	395			M20	350	65
350	377	490	445
400	426	540	495		16
450	480	595	550
500	530	645	600		20
600	630	755	705	26		M24
700	720	860	810		24
800	820	975	920	30		M27	590	130
900	920	1075	1020
1000	1020	1175	1120		28
1200	1220	1405	1340	33	32	M30
1400	1420	1630	1560	36	36	M33
1600	1620	1830	1760		40
1800	1820	2045	1970	39	44	M36
2000	2020	2265	2180	42	48	M39
2200	2220	2475	2390		52
2400	2420	2685	2600		56
2600	2620	2905	2810	48	60		600	150
2800	2820	3115	3020		64	M45
3000	3020	3315	3220		68
3200	3220	3525	3430
PN1.0MPa
公称通径DN	管子外径DW	法兰连接尺寸					总长L	伸缩量δ
		法兰外径D	螺栓孔中心圆直径	螺栓孔径dο	螺栓bolt
					n/个	Th
65	76	185	145	18	4	M16	340	50
80	89	200	160		8
100	108	220	180
	114
125	133	250	210
	140
150	159	285	240	22		M20
	168
200	219	340	295
250	273	395	350		12
300	325	445	400				350	65
350	377	505	460		16
400	426	565	515	26		M24
450	480	615	565		20
500	530	670	620
600	630	780	725	30		M27
700	720	895	840		24
800	820	1051	950	33		M30	590	130
900	920	1115	1050		28
1000	1020	1230	1160	36		M33
1200	1220	1455	1380	39	32	M36
1400	1420	1675	1590	42	36	M39
1600	1620	1915	1820	48	40	M45
1800	1820	2115	2020		44
2000	2020	2325	2230		48
2200	2220	2550	2440	56	52	M52
2400	2420	2760	2650		56
2600	2620	2960	2850		60		600	150
2800	2820	3180	3070		64
3000	3020	3405	3290	60	68	M56
